『生產能力』：0.5-30t/h
『產品別名』：單軸撕碎機,單軸撕裂機
『應用領域』：可用于塑料注塑機頭料、塑料管材、塑料板、塑料框、塑料薄膜、原木、廢舊家具等
『產品概要』：單軸撕碎機可作為注塑機廠家的機邊破碎機或廢舊物料回收配套設備的前道破碎設備進行使用，也可對段裝原木進行加工破碎，該設備具有低轉速高扭矩的特點，極易適合對較難破碎的膠塊或其它難破碎的物料進行破碎加工。
產品介紹

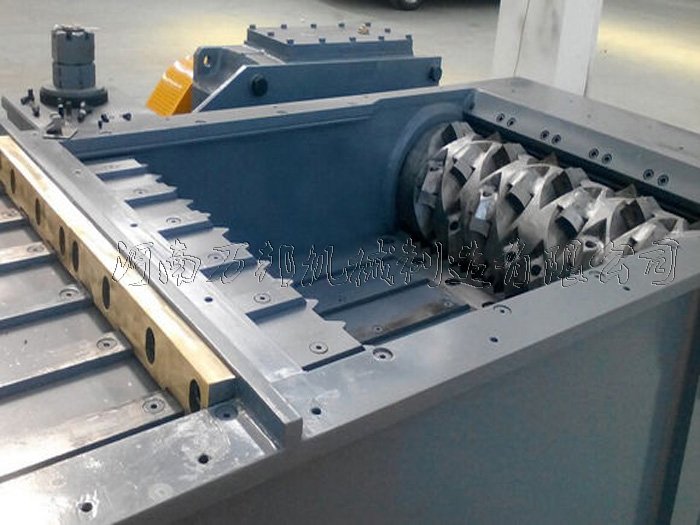

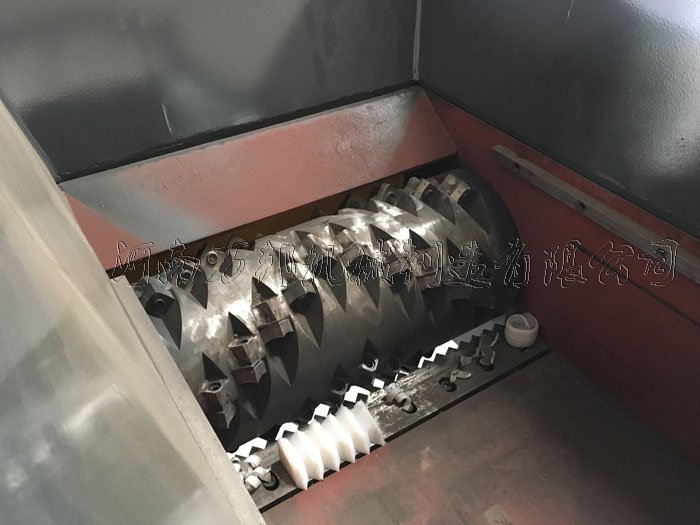

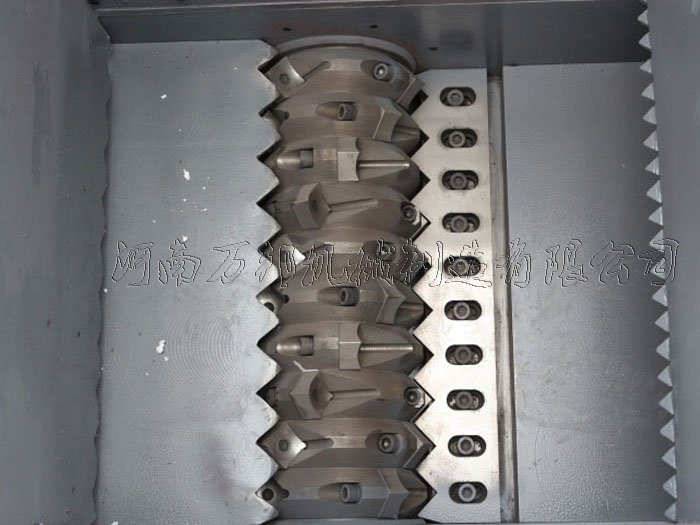

單軸撕碎機主要用于對各種塑料注塑機頭料、塑料管材、塑料板、塑料框、塑料薄膜、原木、廢舊家具等物料進行破碎加工，在設備工作過程中物料通過壓料板靠近動刀，在刀棍上鑲嵌的合金刀片對物料進行反復切割從而將大塊物料進行破碎，經過切割后的物料再通過定刀與動刀的相互剪切從而達到破碎要求，經過破碎后的物料再通過設備底部篩網進行過濾，從而完成整個單軸撕碎機破碎加工過程。
工作原理
單軸撕碎機在原理上采用單條轉子對物料進行加工破碎的設備，其運轉原理以電機驅動方式帶動減速機進行回轉，經減速機二次變速后的動力通過聯軸器輸入主軸內帶動主軸進行回轉，在物料通過入料口進入機腔后，在前置壓料裝置的帶動下推動物料向主軸端運動，在物料靠近主軸后在主軸和液壓進料器的共同作用下將物料卡死，該區間通過調節流量閥對進料破碎速度進行控制，當主推進板到達限位感應開關安全位置時，通過液壓閥的換向推料板退回初始位置將下個物料進行循環破碎。
技術參數
型號 | WBD400 | WBD500 | WBD600 | WBD800 | WBD1000 | WBD1200 | WBD1500S | WBD1500 |
主電機 | 15 | 22 | 30 | 37 | 45 | 55 | 75*2 | 90*2 |
液壓電機 (kw) | 2.2 | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | 5.5 |
主軸直徑 (mm) | 220 | 350 | 350 | 400 | 400 | 400 | 400 | 400 |
進料口尺寸 | 400*600 | 500*700 | 600*900 | 800*1200 | 1000*1300 | 1200*1400 | 1500*1500 | 1500*1600 |
動刀 | 24 片 | 30 片 | 46 片 | 50 片 | 58 片 | 70 片 | 88 片 | 132 片 |
定刀 | 1 套 | 1 套 | 2 套 | 2 套 | 2 套 | 3 套 | 3 套 | 3 套 |
液壓行程 | 500mm | 500mm | 700mm | 850mm | 850 mm | 1000mm | 1000 mm | 1100 mm |
主軸轉速 （rpm） | 85rpm | 75rpm | 85rpm | 85rpm | 85 rpm | 85 rpm | 85 rpm | 85 rpm |
篩網大小 (mm) | 35-40mm | 35-40mm | 35-40mm | 35-40mm | 35-40mm | 35-40mm | 35-40mm | 35-40mm |
產量 (kg/h) | 300-500 | 500-700 | 700-800 | 800-1000 | 1000-1200 | 1200-1500 | 1500-1700 | 1700-2000 |
機器重量 (kg) | 1550kg | 2000kg | 2800kg | 3600kg | 4000kg | 5000kg | 6200 | 8000 |
外形尺寸 (L*W*H mm) | 1700*1130* | 1865*1420* | 2470*1420* | 2600*1670* | 2770*1870* | 2990*2370* | 2990*2780* | 3300*2780* |
